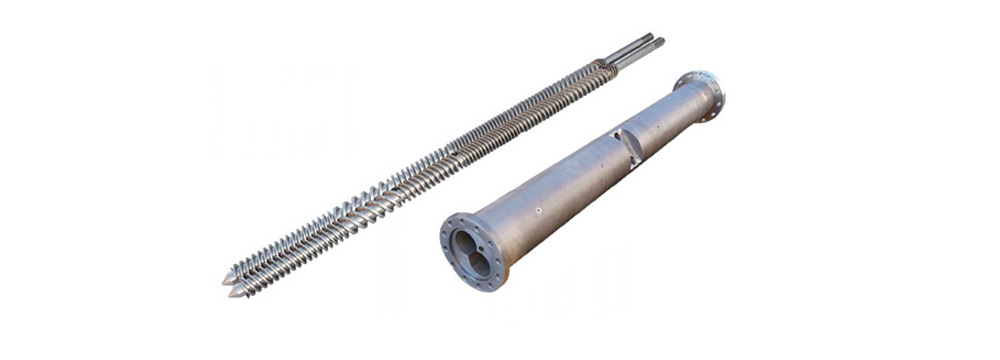

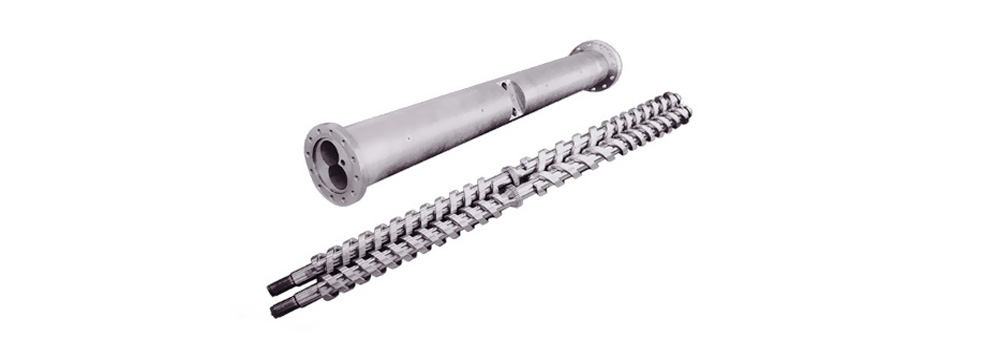

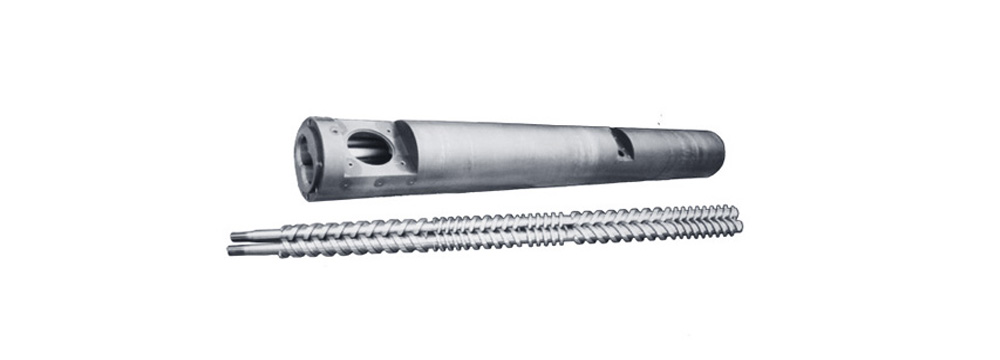

У нас есть чертежи на многие двойные паралленьные шнековые пары!

Технические данные:
Диаметр шнеки: от 45 до 200 мм (по требованию заказчика)
L/D: от 16 до 35
Твердость после закалки и отпуска: HB280-320 (по Бриннелю)
Твердость азотации: 950-1100HV (по Виккерсу)
Глубина азотированного слоя: от 0.50 до 0.80 мм
Хрупкость азотированного слоя: ≤ 2 класса
Шероховатость: Ra 0.4μm
Прямолинейность шнека: 0.015мм/м
Твердость биметалла: от HRC60 до 72 (по Роквеллу)
Глубина биметаллического слоя: ≥ 3мм
Твердость хромированного слоя:≥950HV (по Виккерсу)
Толщина хромированного слоя:0.025~0.10мм

Материал:
Качественные легированные стали
38CrMoAlA (JIS SACM645)
42CrMo (AISI 4140)
9Cr18MoV

Обработка:
Азотирование
Хромирование
Шлифовка
Полировка
Напыление биметаллического слоя

Этапы изготовления шнека и цилиндра:
Этап 1, сбор информации

Сообщить нам диаметр и длину шнека(или соотношение между длиной и диаметром шнека L/D), наружный диаметр цилиндра.

Если Экструдер Китайский или иностранный известный, сообщить нам модель экструдера!

Если у Вас есть чертеж или эскиз на шнек и цилиндр, отправите нам, намного сэкономит Ваше дорогое время!

Этап 2, подготовка предложения

Менеджер подготовит коммерческое предложение, договор и счет для оплаты.

Этап 3, проектирование

Инженер подготовит 2Д чертежи на шнек и цилиндр для согласования с заказчиком. 2Д чертежи выполняем в программе Auto CAD.

Этап 4, изготовление

Изготовление шнека и цилиндра занимает 25-30 дней, зависит от сложности шнековой пары.

Этап 5, проверка
