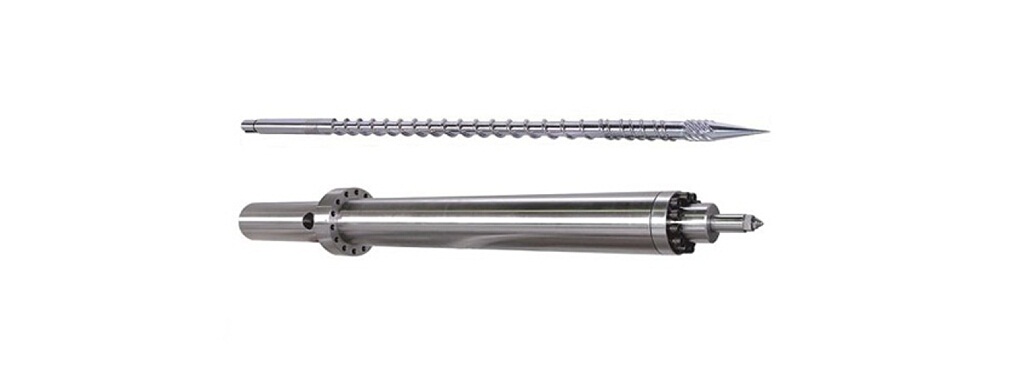

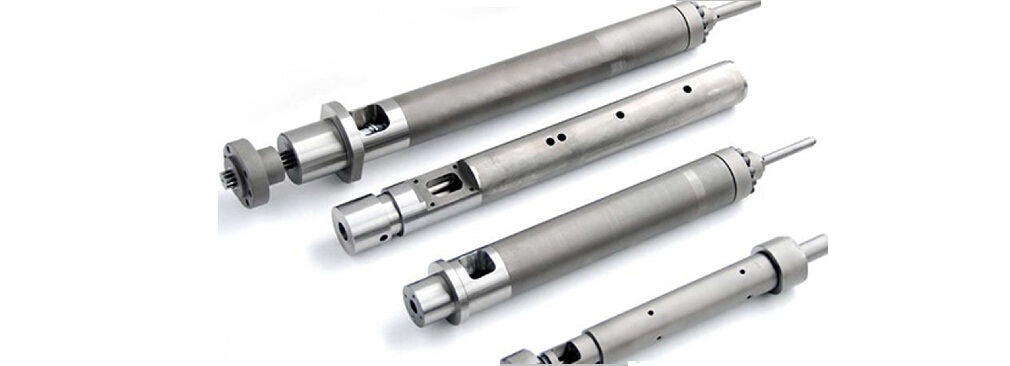

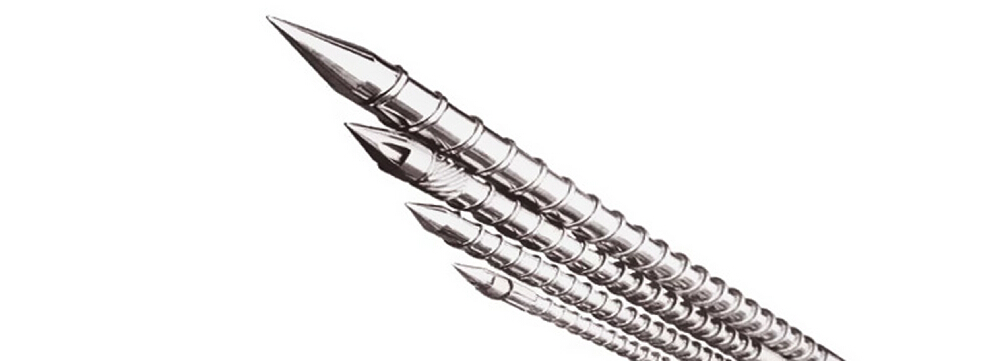

Мы можем изготовить любые шнеки и цилиндры для термопластавтоматов(ТПА)!
У нас есть чертежи на шнековые пары для большинство Китайских ТПА и известных мировых ТПА!
Диаметр шнека: от 20 до 220 мм
Усилие смыкания: от 250 до 3200 тонн
Объем впрыска: от 30 до 30000 грам

В наличии:
Шнековая пара для ТПА HAITIAN  HTF58, наружный диаметр цилиндра Ф90мм, длина цилиндра 841мм (В наличии на заводе в Китае).
Шнековая пара для ТПА HAITIAN  HTF80, наружный диаметр цилиндра Ф90мм, длина цилиндра 930мм (В наличии на заводе в Китае).
Шнековая пара для ТПА HAITIAN  HTF110, наружный диаметр цилиндра Ф90мм, длина цилиндра 948мм (В наличии на заводе в Китае).
Шнековая пара для ТПА HAITIAN  HTF120, наружный диаметр цилиндра Ф120мм, длина цилиндра 1074мм (В наличии на заводе в Китае).
Шнековая пара для ТПА HAITIAN  HTF150, наружный диаметр цилиндра Ф120мм, длина цилиндра 1159мм (В наличии на заводе в Китае).
Шнековая пара для ТПА HAITIAN  HTF160, наружный диаметр цилиндра Ф120мм, длина цилиндра 1159мм (В наличии на заводе в Китае).
Шнековая пара для ТПА HAITIAN  HTF200, наружный диаметр цилиндра Ф130мм, длина цилиндра 1287мм (В наличии на заводе в Китае).
Шнековая пара для ТПА HAITIAN  HTF250, наружный диаметр цилиндра Ф130мм, длина цилиндра 1398мм (В наличии на заводе в Китае).
Шнековая пара для ТПА HAITIAN  HTF300, наружный диаметр цилиндра Ф150мм, длина цилиндра 1656мм (В наличии на заводе в Китае).
Шнековая пара для ТПА HAITIAN  HTF360, наружный диаметр цилиндра Ф170мм, длина цилиндра 1818мм (В наличии на заводе в Китае).
Шнековая пара для ТПА SHE100-1 (В наличии на заводе в Китае).
Шнековая пара для ТПА SHE120-1 (В наличии на заводе в Китае).
Шнековая пара для ТПА SHE128-1 (В наличии на заводе в Китае).
Шнековая пара для ТПА LG08-155 (В наличии на заводе в Китае).
Шнековая пара для ТПА LG12-168 (В наличии на заводе в Китае).
Шнековая пара для ТПА LG08-185 (В наличии на заводе в Китае).
Шнековая пара для ТПА LG12-228 (В наличии на заводе в Китае).

Доставка из Китая в Россию занимает 25-30 дней!

Технические данные:
Твердость после закалки и отпуска: HB280-320 (по Бриннелю)
Твердость азотации: 950-1100HV (по Виккерсу)
Глубина азотированного слоя: от 0.50 до 0.80 мм
Хрупкость азотированного слоя: ≤ 2 класса
Шероховатость: Ra 0.4μm
Прямолинейность шнека: 0.015мм/м
Твердость хромированного слоя:≥950HV (по Виккерсу)
Толщина хромированного слоя:0.025~0.10мм

Материал:

Качественные легированные стали
38CrMoAlA (JIS SACM645)
42CrMo (AISI 4140)
Cr12MoV
SKD-11 (Cr12MoV)
SKD-61 (4Cr5MoSi V1)

Обработка:

Термообработка
Азотирование
Хромирование(для ПВХ)
Шлифовка
Полировка

Этапы изготовления шнека и цилиндра:
Этап 1, сбор информации

Сообщить нам диаметр и длину шнека(или соотношение между длиной и диаметром шнека L/D), наружный диаметр цилиндра, перерабатываемый материал.

Если ТПА Китайский или иностранный известный, сообщить нам модель ТПА и диаметр шнека или отправить нам бирку ТПА! Скорее всего у нас есть чертежи.

Если у Вас есть чертеж или эскиз на шнек и цилиндр, отправите нам, намного сэкономит Ваше дорогое время!

Этап 2, подготовка предложения

Менеджер подготовит коммерческое предложение, договор и счет для оплаты.

Этап 3, проектирование

Инженер подготовит 2Д чертежи на шнек и цилиндр для согласования с заказчиком. 2Д чертежи выполняем в программе Auto CAD.

Этап 4, изготовление

Изготовление шнека и цилиндра занимает 18-30 дней, зависит от сложности шнековой пары.

Этап 5, проверка
